MacBook Air 13" Mid 2013 모니터 교체 작업. 스크린 부품이 2012-2017 Model (A1466) 동일해요

잘 사용하던 MacBook Air가 갑자기 모니터에 문제가 생겨서 화면이 나오지 않는 고장이 발생했답니다.

Irvine spectrum에 있는 Apple Store에 수리 예약(이틀 후에 가능했음)해서 문제점과 견적을 받았답니다.

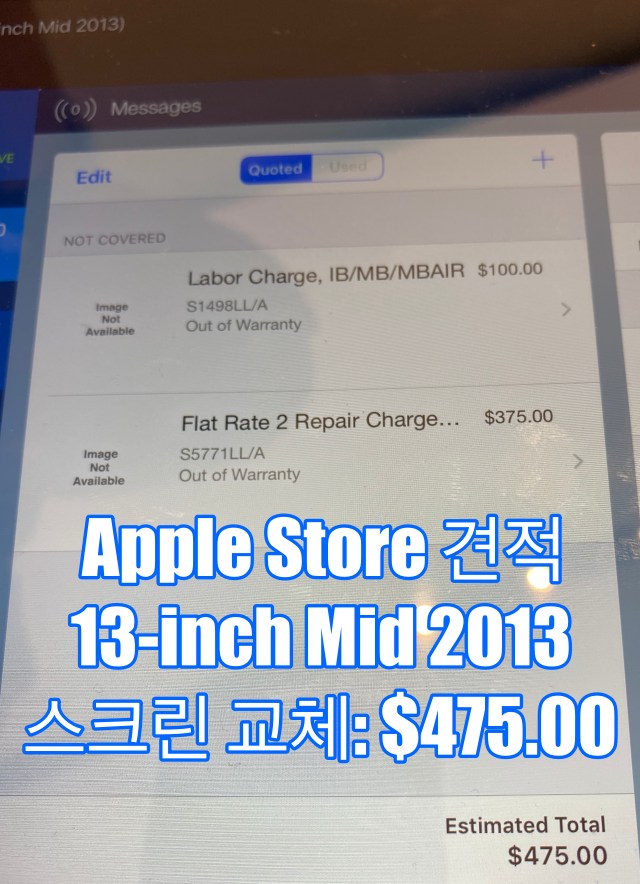

스토어 견적을 받아보니 Estimated Total $475.00(tax전)으로 나오더군요.
거기에 더 이상이 생기면, 추가로 비용이 더 늘어날 수도 있고요.
(참고: 애플 스토어 A/S은 예약 후, 방문하는 방식으로 진행됩니다.)



그냥 외장 모니터로  연결해서 사용할까? 하다가, 큰 결심 끝에 LCD 스크린을 부품만 eBay에서 구매하기로 결정했답니다.
미국에 살다보면, 많은 부분 비용을 절감하기 위해서, 다양한 부분에서 DIY하는 삶을 살게 되는 것 같습니다.
지난번엔 자동차 수리, 이번에는 노트북 수리 부분의 자가 수리를 해야 하는 경우가 생긴거죠.
노트북 모니터 교체라는 한국에서는 귀찮아서 하지 못할 일(?)을 도전하게 되었습니다.





Apple Store견적 =$475.00

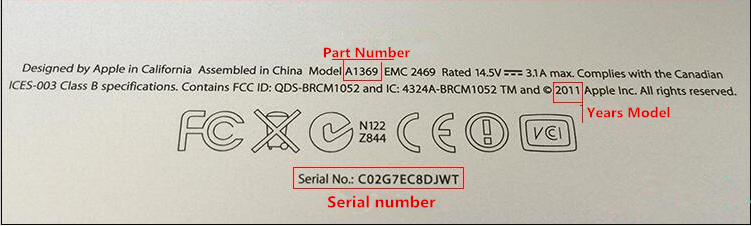

 모니터 구매 시 Model (Part Number) 번호가 중요합니다!!!!



(주의!!) Model 번호를 꼭 확인하고 구매하세요



MacBook 13-inch Mid 2013 - Monitor 파트를 구매했답니다.

MacBook Aior 13-inch제품은 2012년부터 2017년까지 같은 Model Number A1466을 가지고 있습니다.

(참고: Mid-2011년 Model Number: A1369)







[ ebay에서 판매하는 업체: $188.89 + $9.99(Shipping) + $14.64(Tax) = $213.52 ]

https://www.ebay.com/itm/13-MacBook-Air-A1466-Lcd-Screen-Assembly-2013-2014-2015-2016-2017-661-02397/333386495097

13" MacBook Air A1466 Lcd Screen Assembly 2013 2014 2015 2016 2017 661-02397 | eBay

Macbook Air A1466 2013 2014 2015 2017,NOT for 2010-2012 models. Apple Part Number:661-02397,661-7475. Display Technology: LCD LED. LCD Connector:12 Pins. Screen size:13.3". Specification: Condition: New, unused.

www.ebay.com

[ Youtube: MacBook Air13inch Mid 2012-2017 모델 (A1466) Replace ]

https://www.youtube.com/watch?v=n7uc0WkXu9s



[ Youtube 모니터 교체 - Air13 (Earkt 2015) ]

https://www.youtube.com/watch?v=kyrljFnByPY

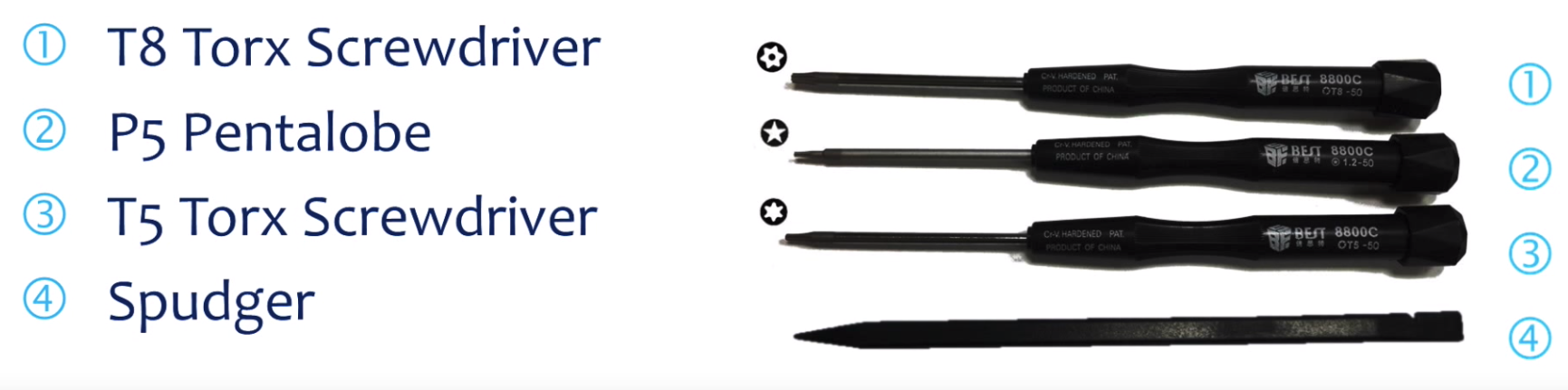

[ 준비 도구들 ]

1) T8 Torx 스크루 드라이버 (CRV T8)

2) P5 별 모양 드라이버 (CRV 1.2)

3) T5 Torx 스크루 드라이버

4) 핀셋 or Spudger

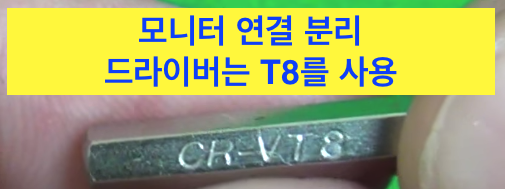

T8 스크로드라이버는 모니터 나사입니다.









[ 수리 순서 ]

1) 뒤판 분리

뒤판을 열 때는 CRV 1.2를 사용하네요.

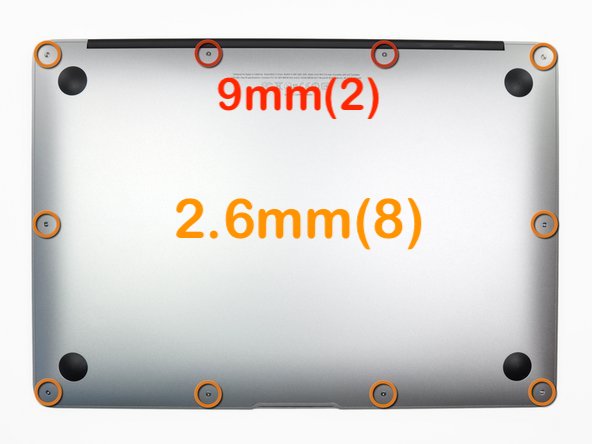

9mm(빨간색) 나사 2개와 2.6mm(주황색) 나사 8개를 풀어야 합니다.

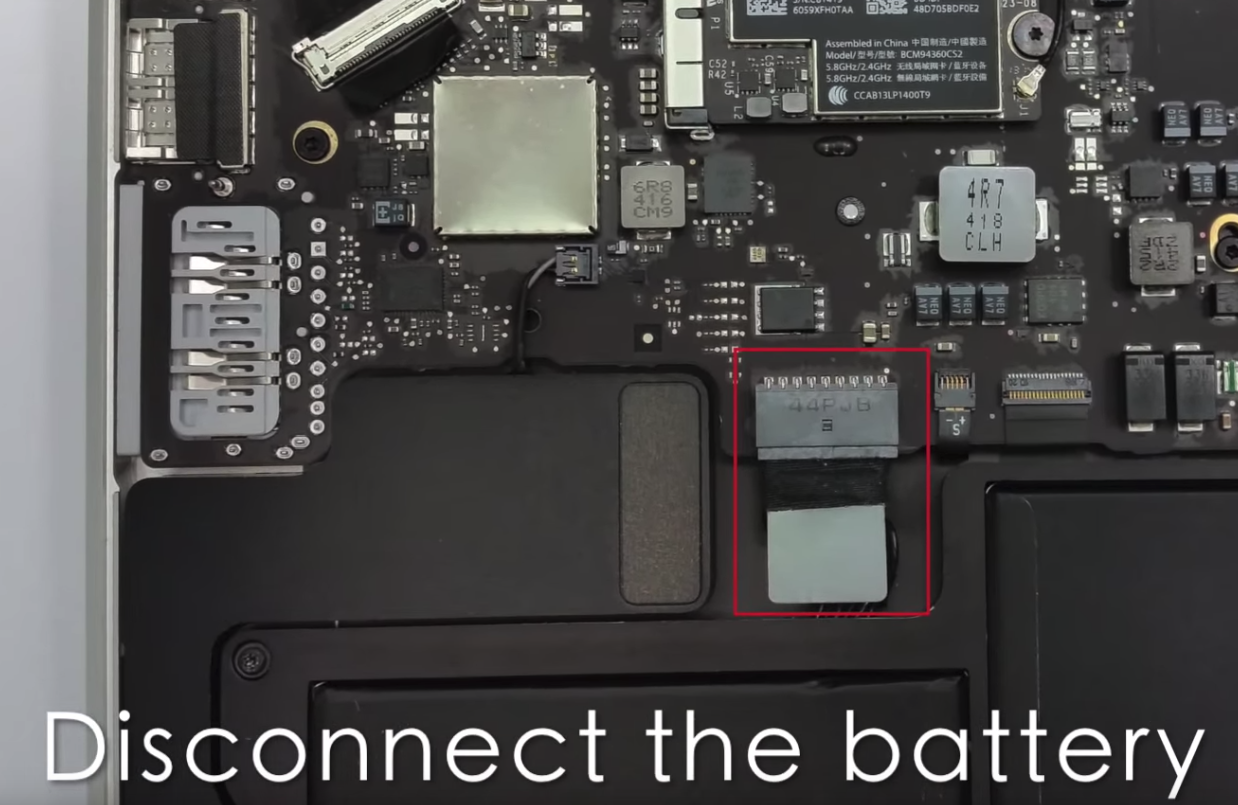

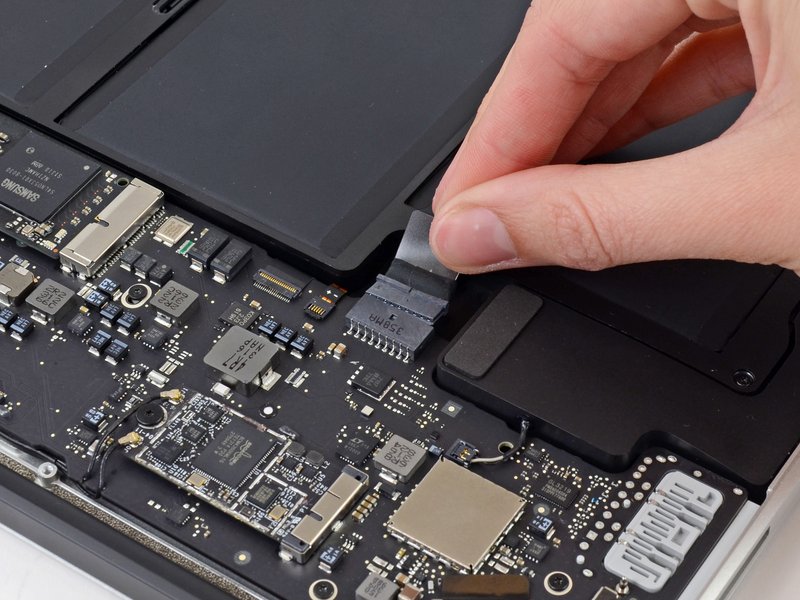

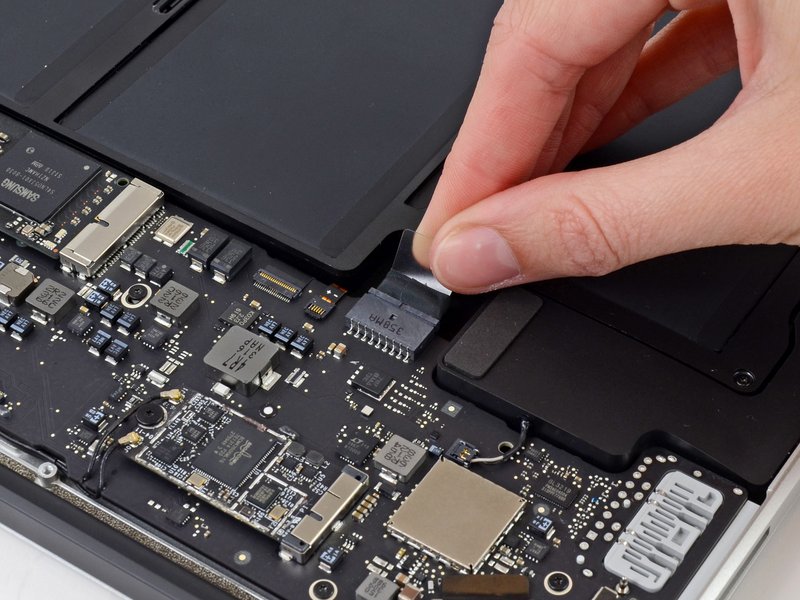

2) 배터리와 기판 케이블 분리



배터리와 보드 분리

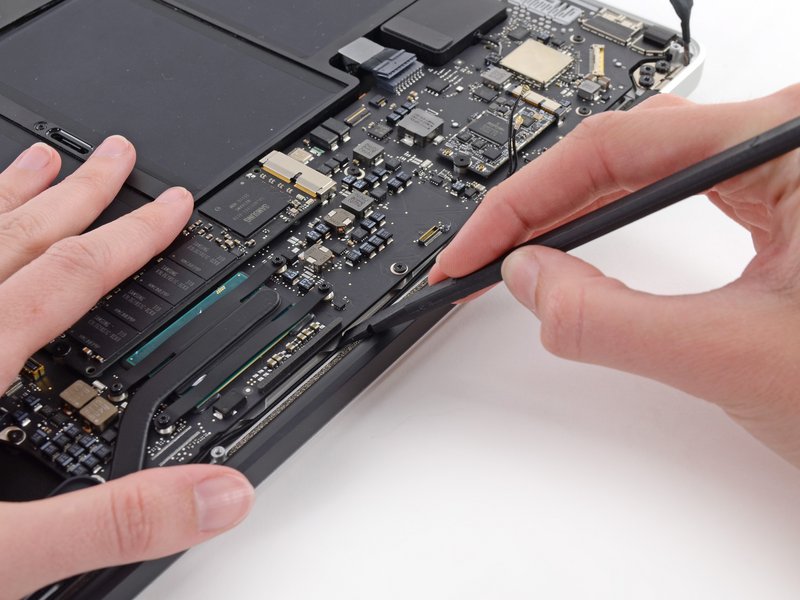

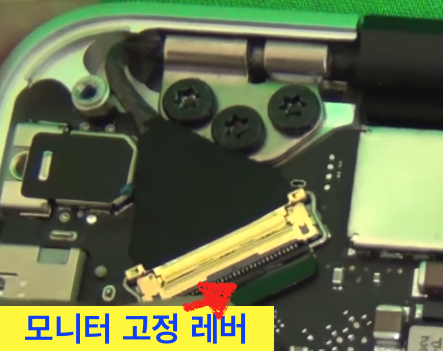

3) 왼쪽 LVDS Connector 분리 (핀셋으로 분리)



모니턴 고정 레버를 위로 올린후 뒤로 뺀다.

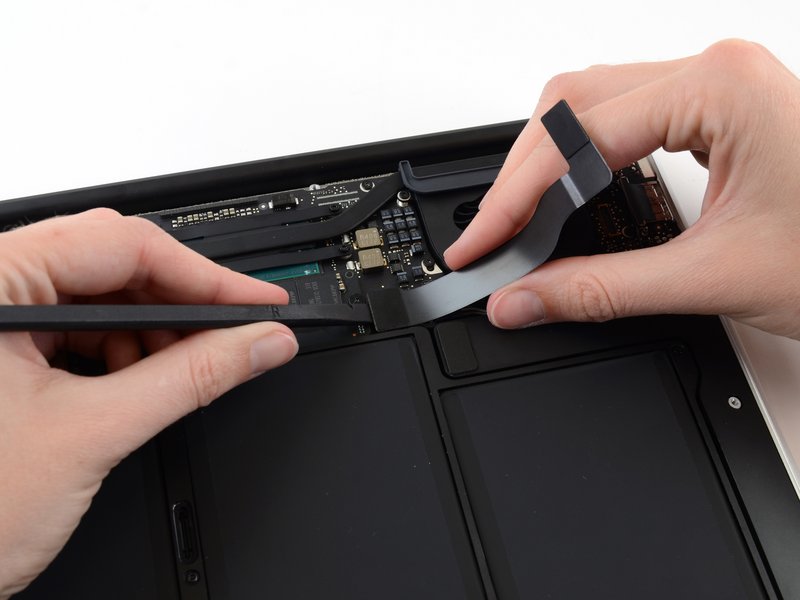

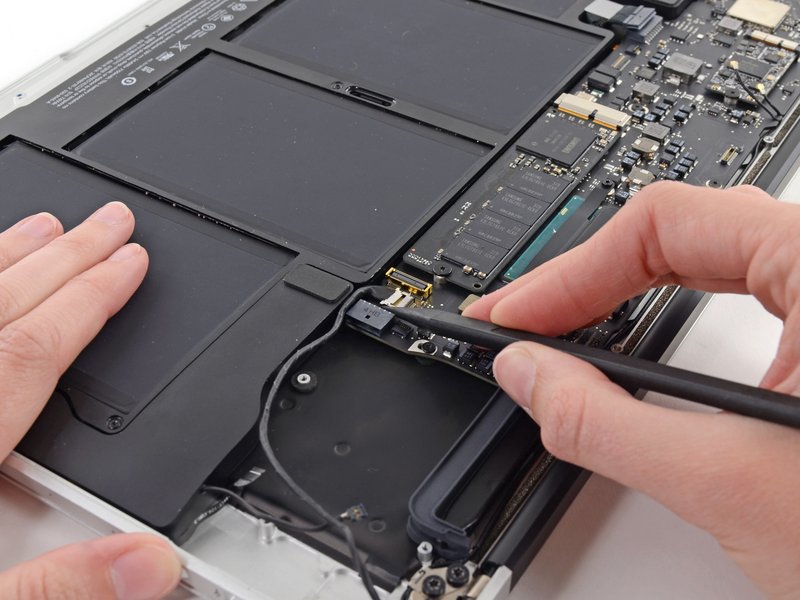

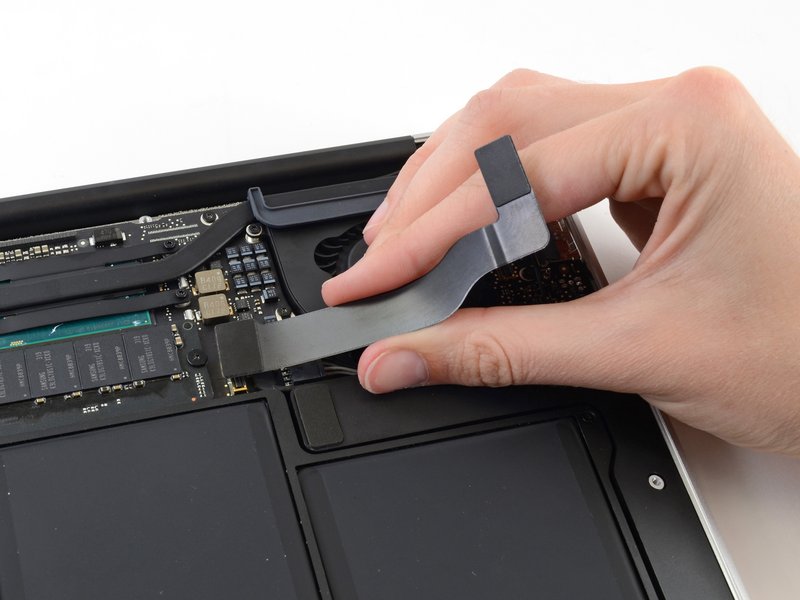

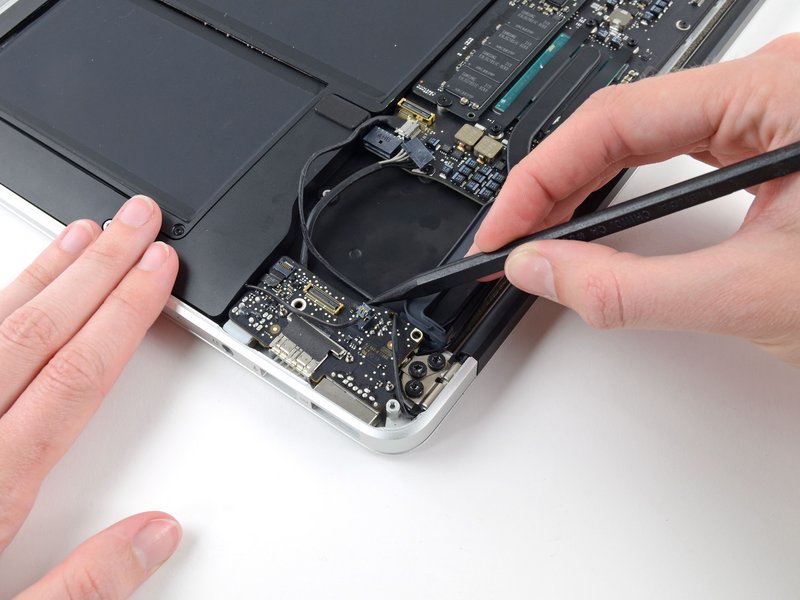

4) 메인보드와 파워보드 연결 케이블 분리 (I/O 보드 케이블)



** 해당 소켓은 깊이 들어 있으니, 조심히 뽑아줘야 합니다.

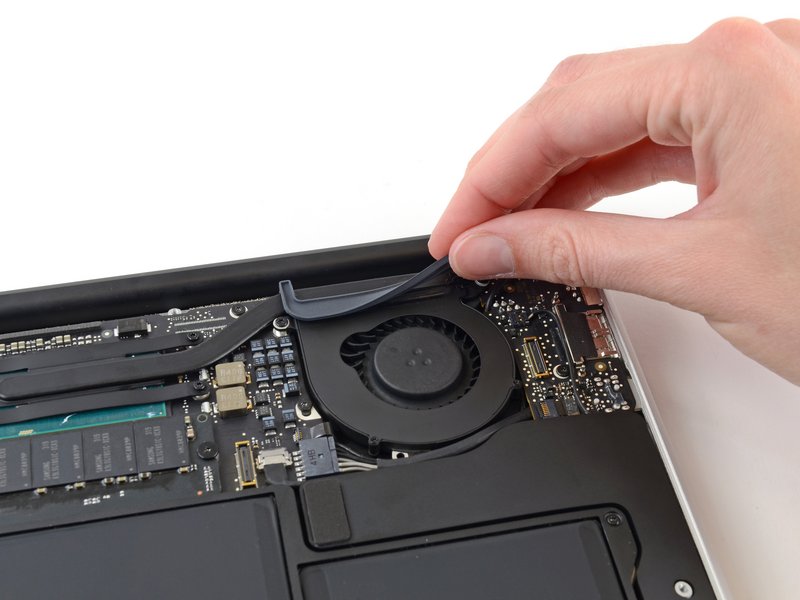

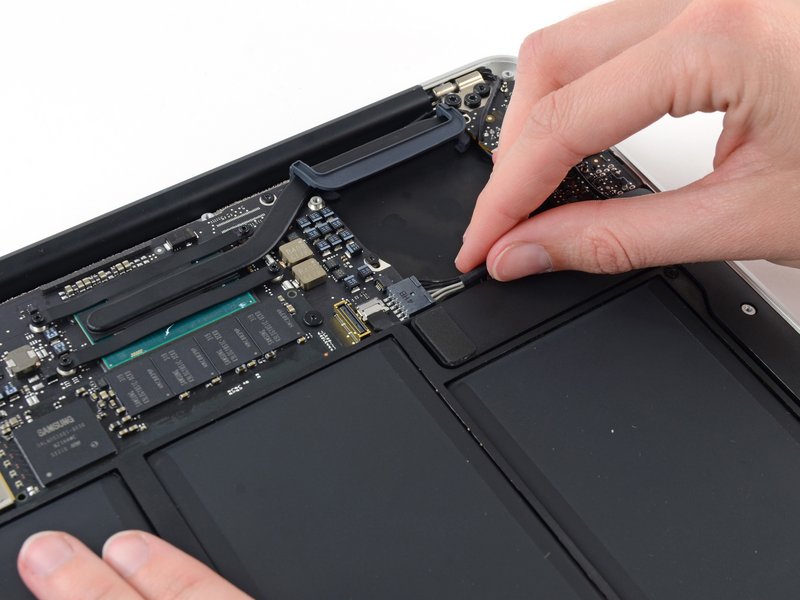

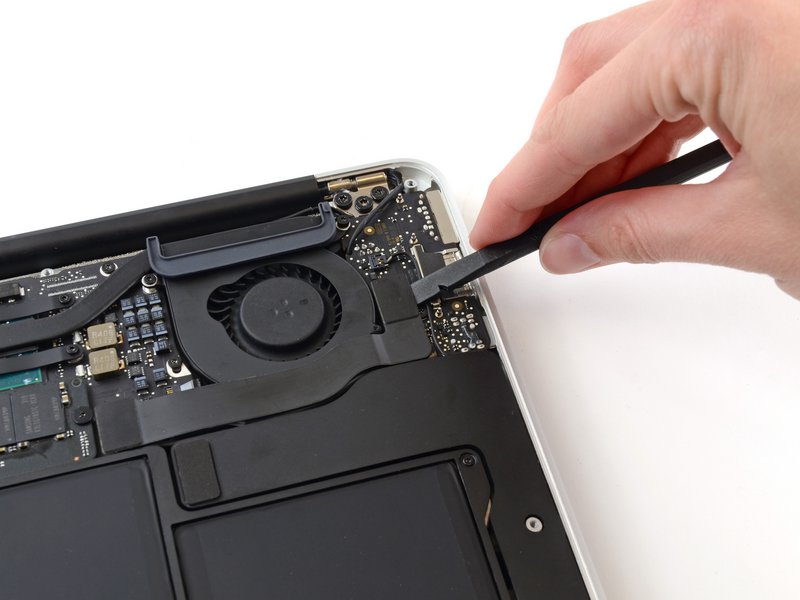

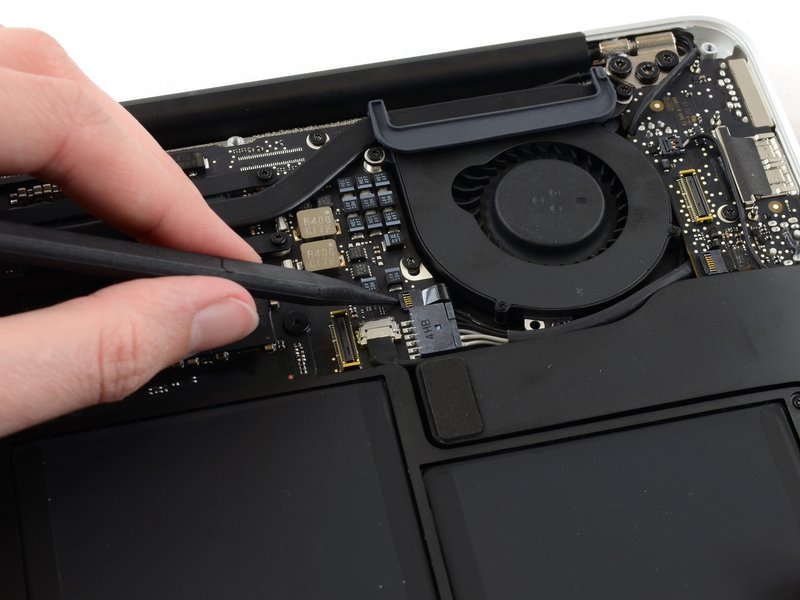

5) 팬 분리 - 팬 케이블 분리 (분리 시 주의 요망**)



##주의사항## 소켓이 아니므로,  플랩(flap)을 들어 올려주세요.

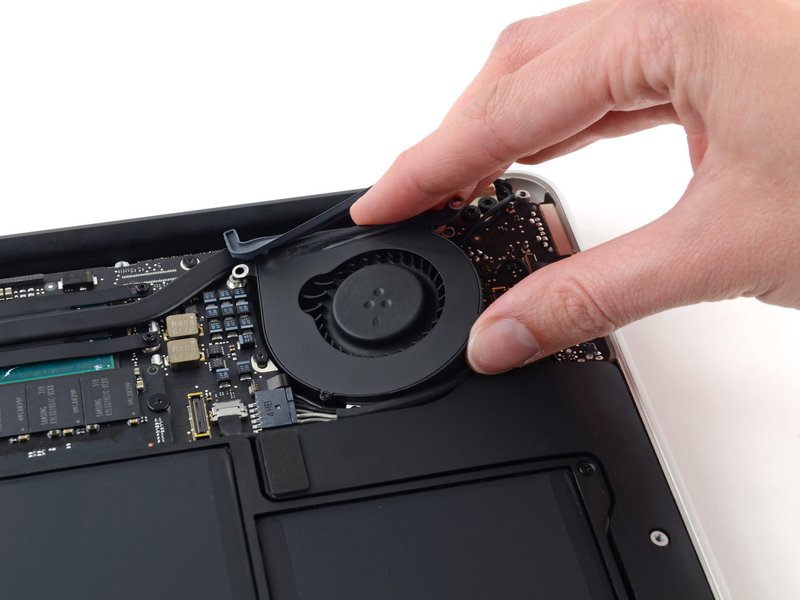

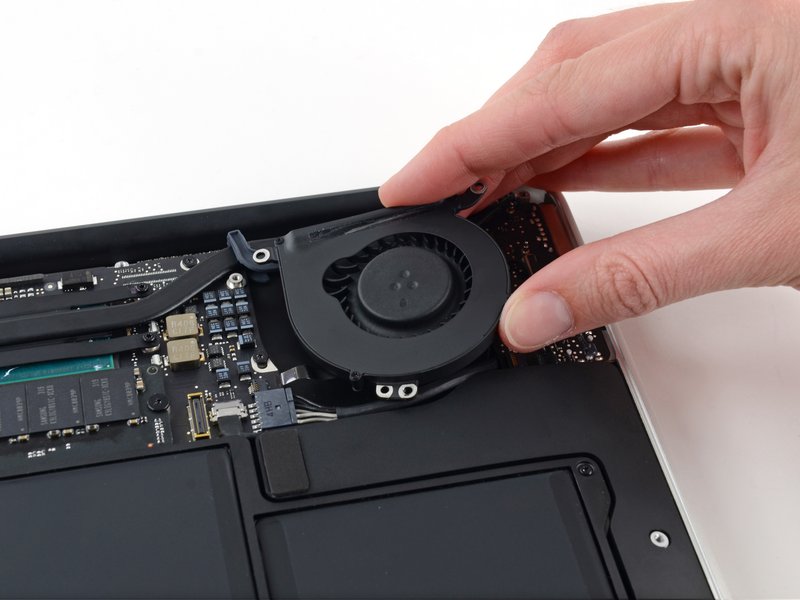

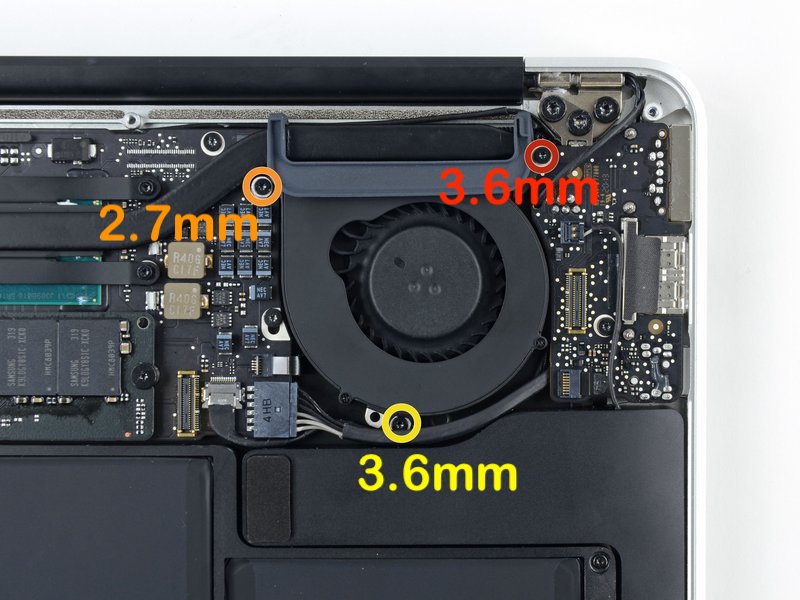

Fan 나사 제거

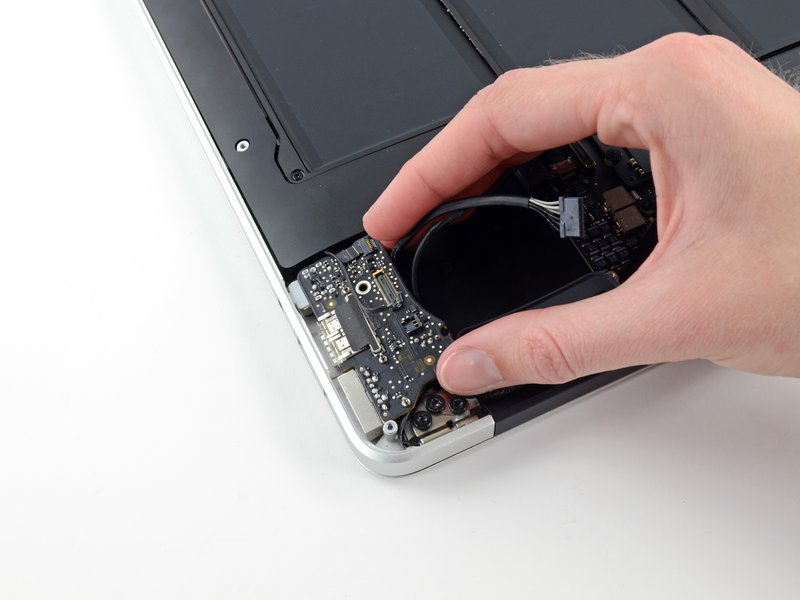

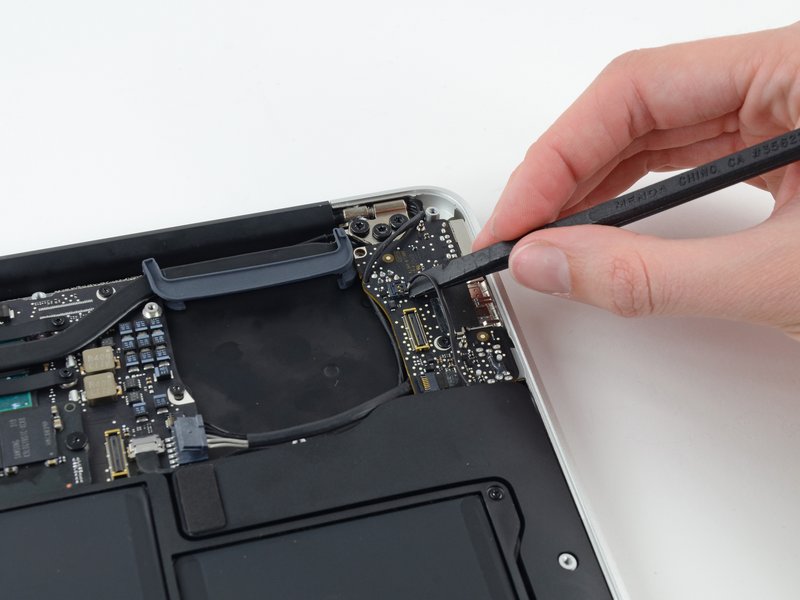

6) I/O 보드

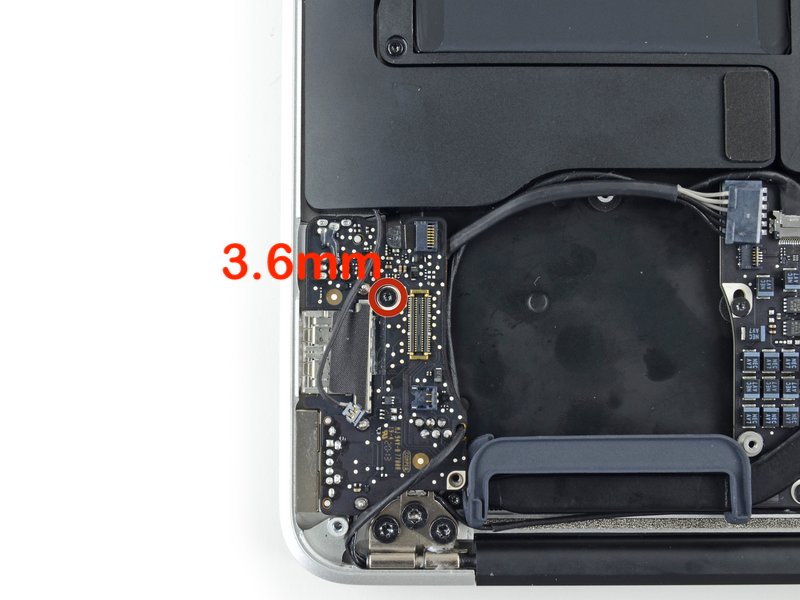

3.6mm 나사가 하나 있습니다. 파워 연결 케이블을 살살 뽑아주십시오.

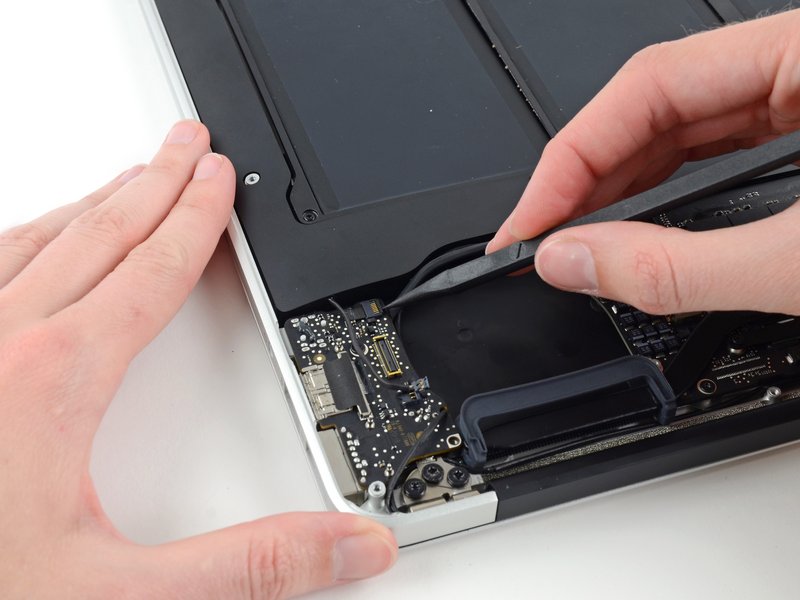

스피커 케이블 분리







##주의## 마이크 리본 ZIF 소켓의 고정 덮게를 "조심스럽"게 플립을 뒵집어 올려주세요.

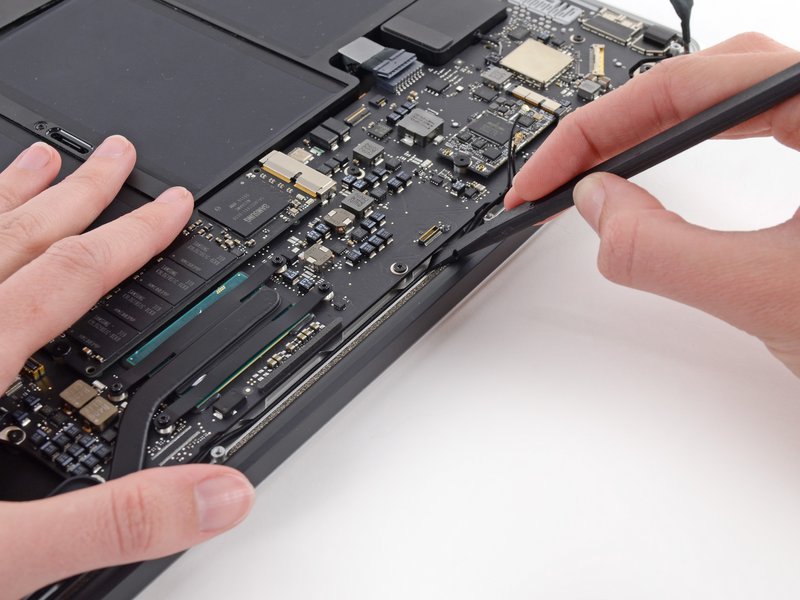

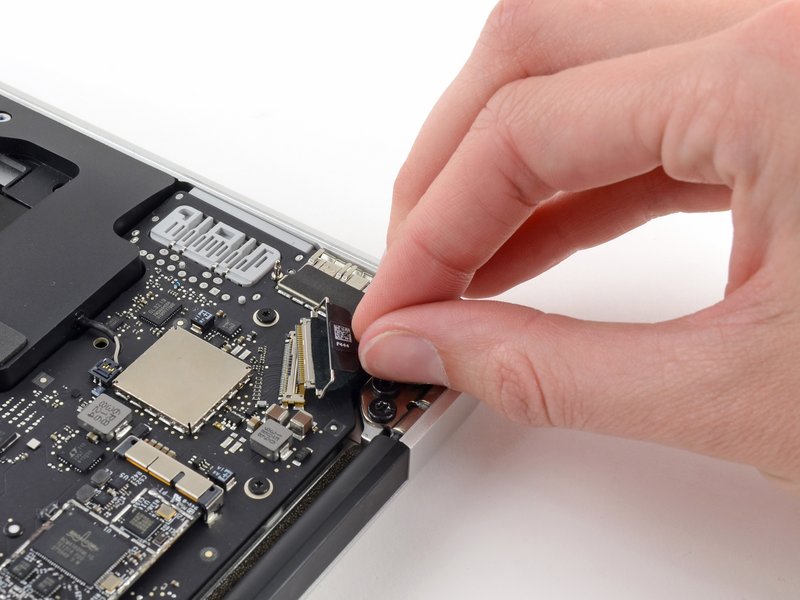

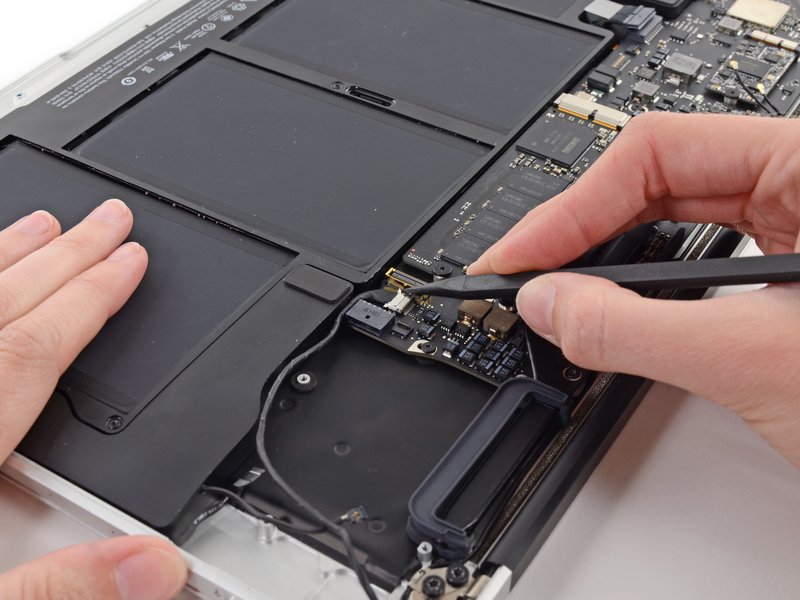

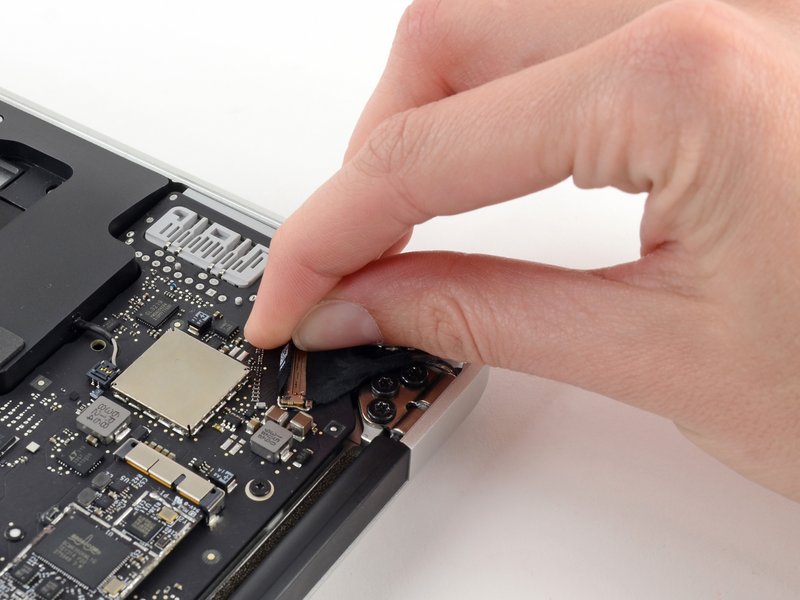

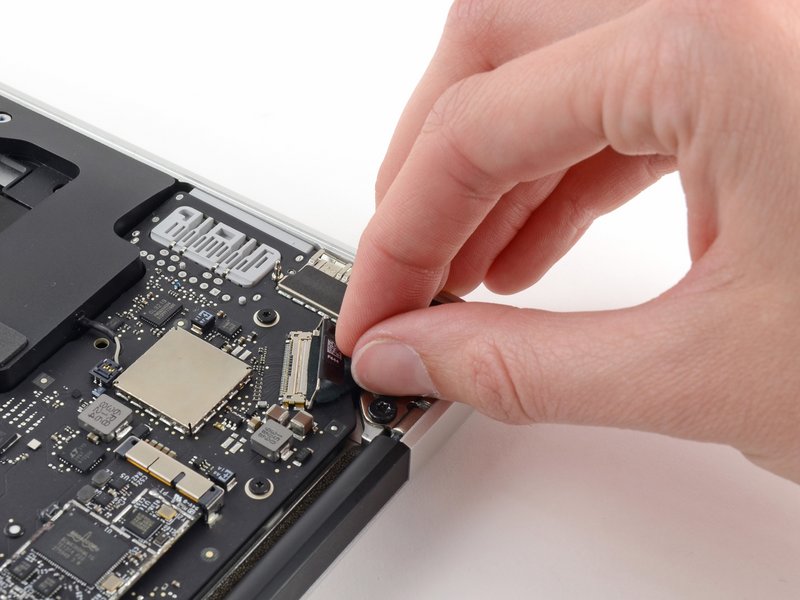

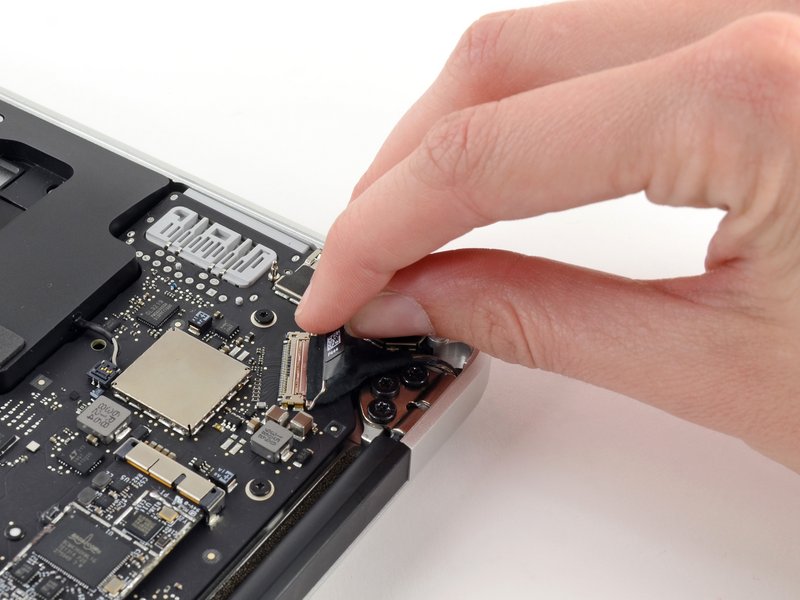

7) 오른쪽 iSight Connector 분리



** 주의** 조심스럽게 iSight 케비블을 분리해주세요. 보드에 상처가 가지 않게 조심!!

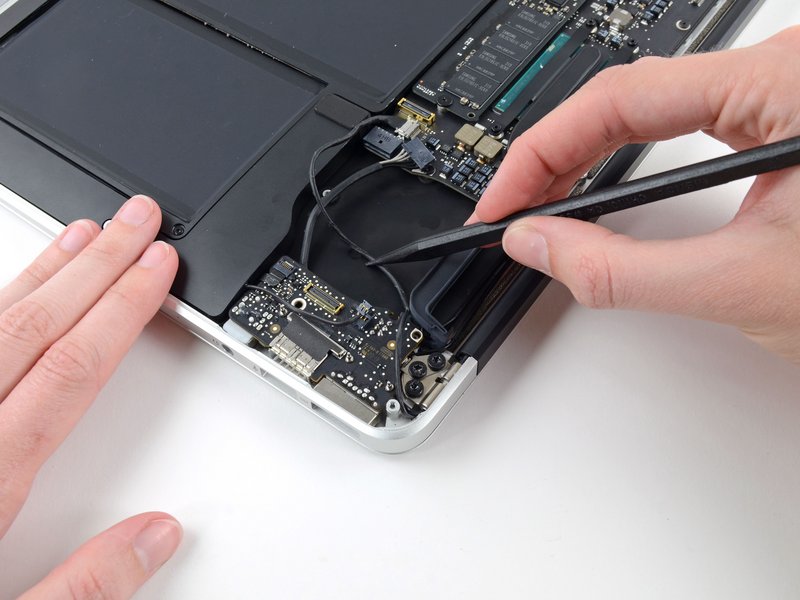

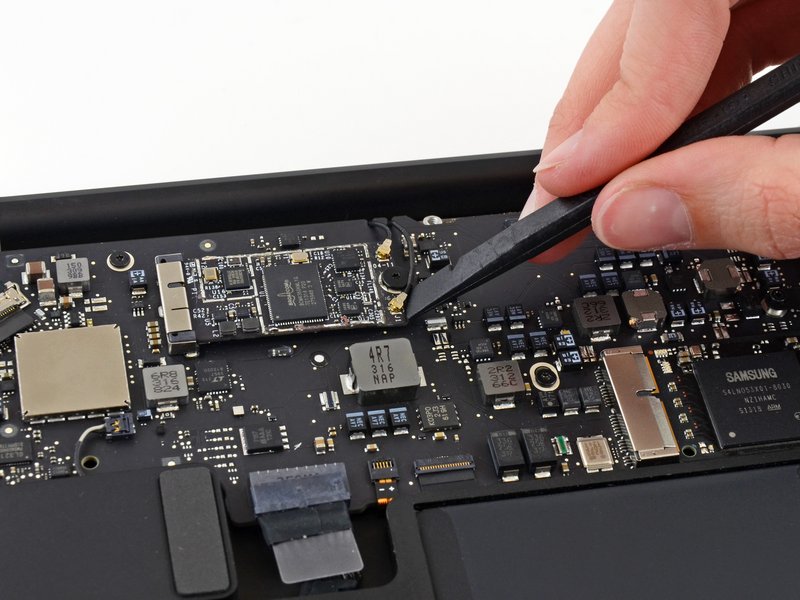

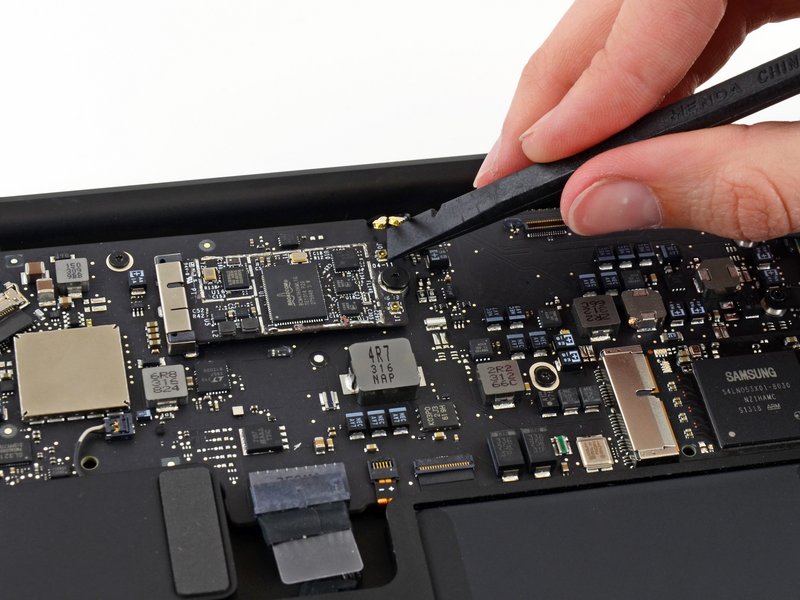

8) Airport Antennas 분리(2개) - 총 3개 단자 분리

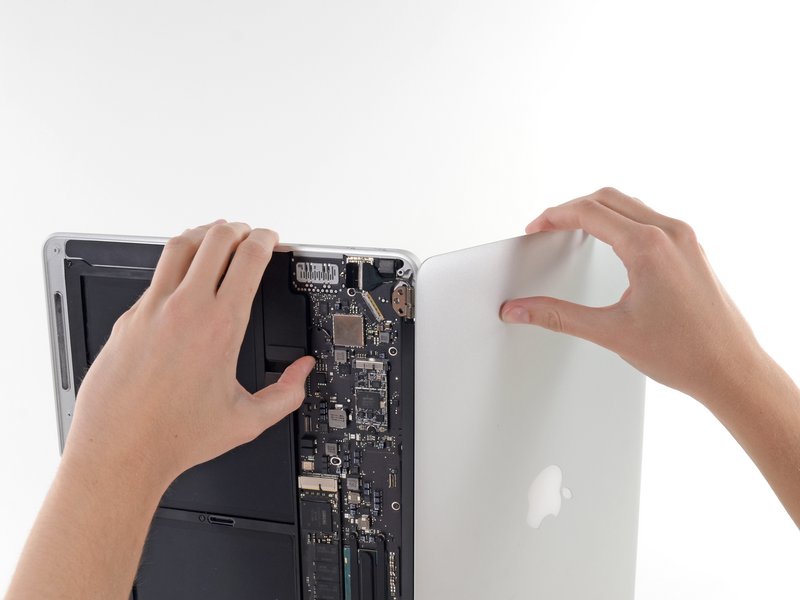

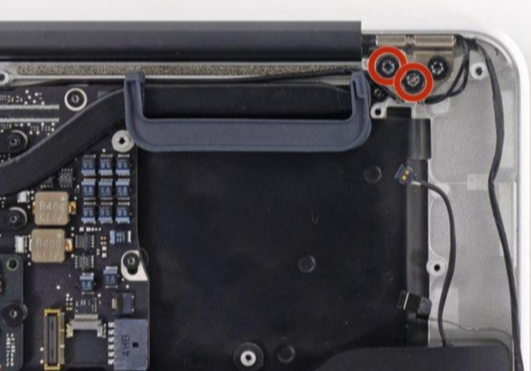

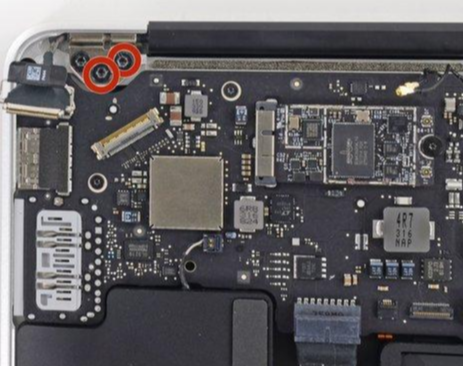

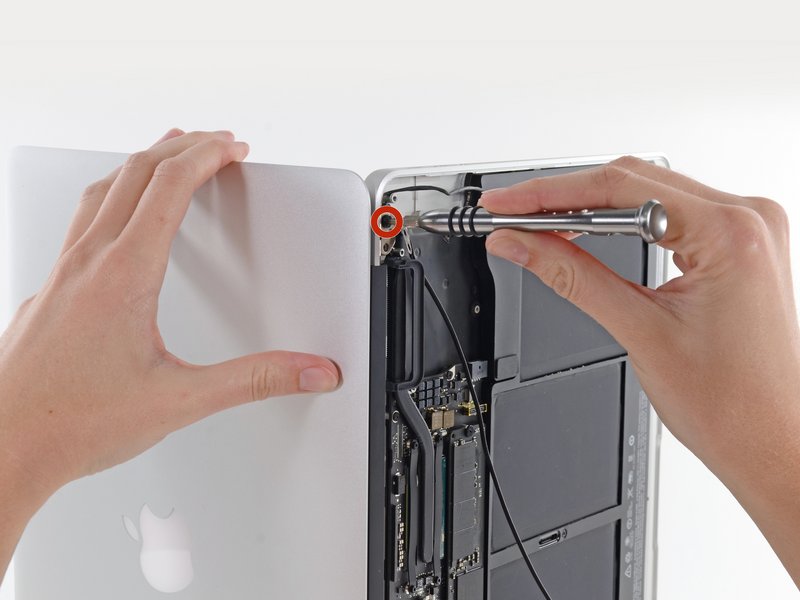

9) 90도로 열고, 모니터 지탱하고 있는 드라이버 분리

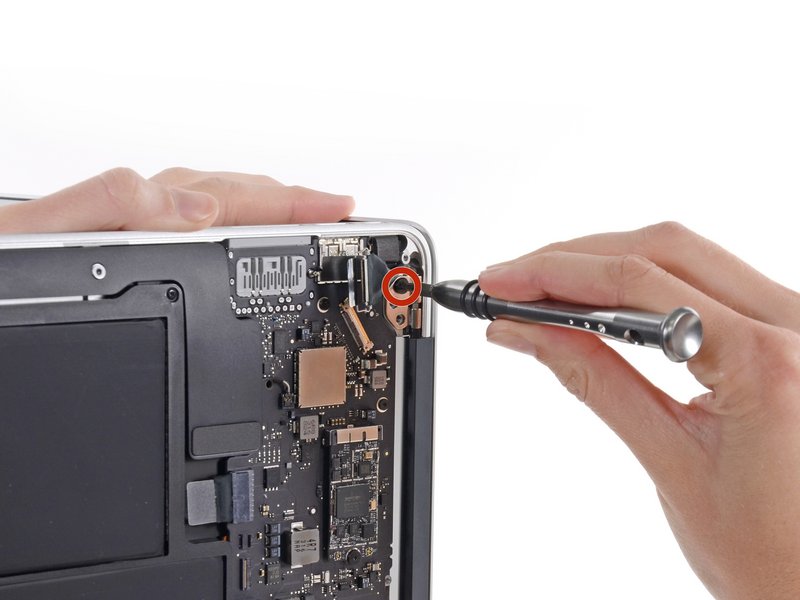

모니터는 T8 스크루 드라이버가 있어야 합니다.
우선 2개씩 분리합니다.

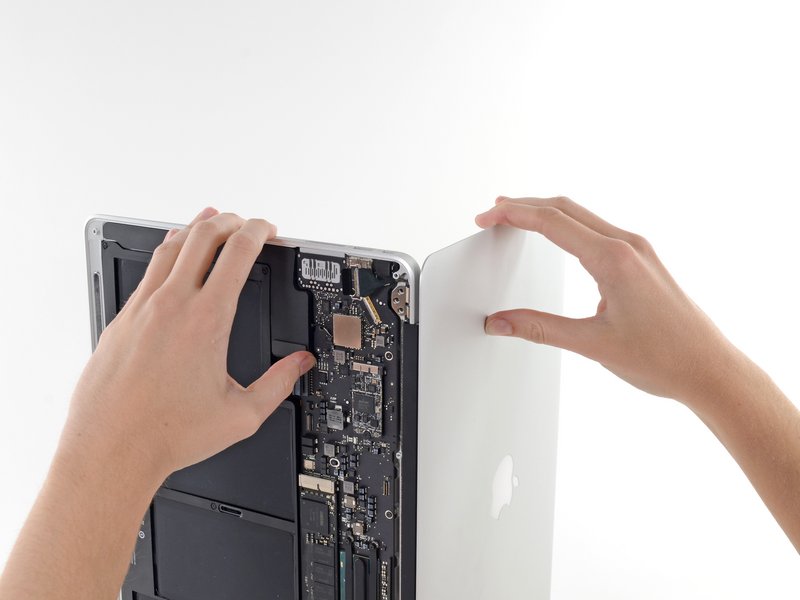

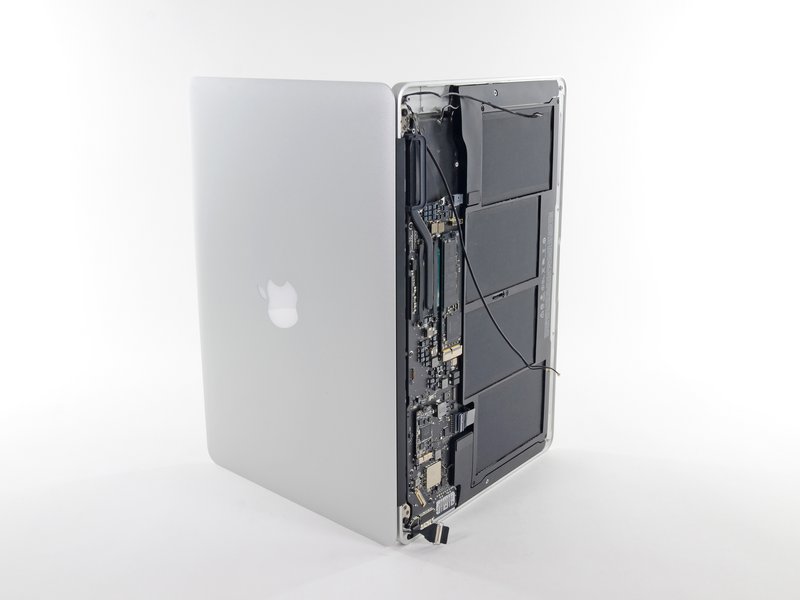

세워서 마지막 한개의 나사를 분리합니다.

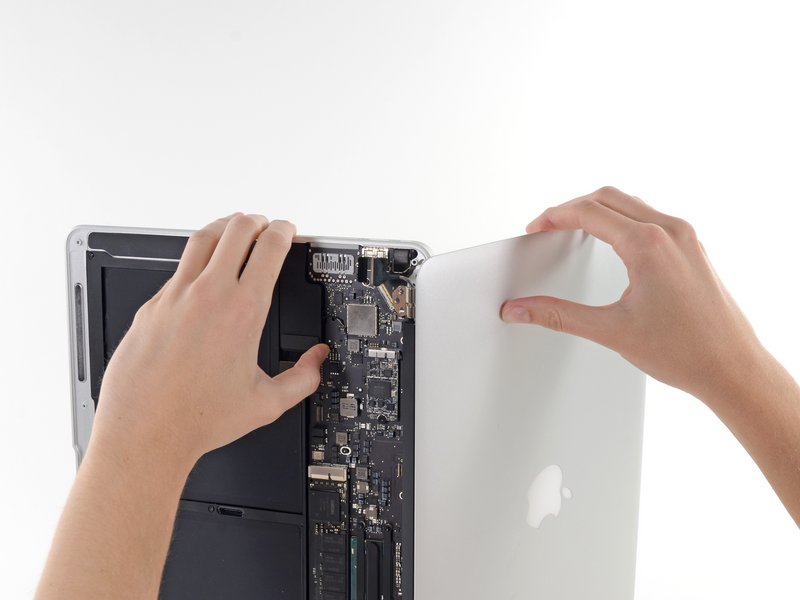

살살 분리하면 됩니다.



10) 조립시 주의 사항

Wi-Fi/Bluetooth 안테나 케이블을 뒤로 잘 껴줘야 합니다.





조심스럽게 작업해 주세요





[ iFixit에 나오는 수리 가이드 ]

https://ko.ifixit.com/Guide/MacBook+Air+13-Inch+Mid+2013+Display+Assembly+Replacement/15407

MacBook Air 13" Mid 2013 Display Assembly Replacement

Replace the Display Assembly in your MacBook Air 13" Mid 2013.

ko.ifixit.com



추가로, 배터리와 같은 파트를 구매할 때는 아래의 두 곳을 추천해 드립니다.

iFixeit: https://www.ifixit.com

MacSales: https://www.macsales.com/ 이곳은 Mac 파트 제품 만들기로 유명한 회사입니다.
